2д коллайдер: добавление пользовательских препятствий / 2D collider: add custom obstacles

 В предыдущих постах (раз, два, три) у нас шарики сталкивались друг с другом и отражались от границ, но теперь я решил добавить дополнительные препятствия в виде линий, от которых шарики будут отскакивать так же, как от границ - по "оптическому" закону. И если с границами все довольно просто - проверяешь не вышел ли обьект за границу и меняешь соответствующую компоненту скорости на противоположную (т.е. умножаешь на -1), а например в случае отражения шариков друг от друга мы просто сверяем расстояния между центрами шариков S с суммой их радиусов R1 + R2 и если S <= R1 + R2 то уже идет расчет новых векторов движения, но в случае столкновения с протяженным обьектом все будет несколько иначе. Сначала надо представить центр шарика и два конца отрезка в виде треугольника:

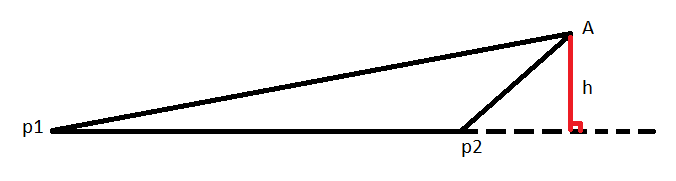

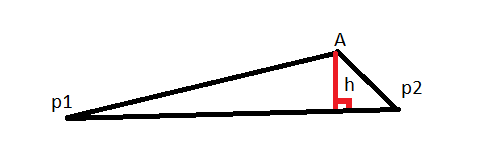

p1 и p2 - это точки отрезка, точка A - это центр шарика. Имея все три точки, мы можем вычислить все углы треугольника и также его высоту h, используя вот такие формулы:

h = sin(p1) * (p1A)

Последняя формула - вычисление высоты (противолежащего катета) через синус угла и гипотенузу. Хотя у меня в моем маленьком векторном "фреймворке" есть операция определения угла между двумя векторами, но по причинам, в которых мне лень сейчас разбираться, она работает только для углов +-0.5 * Пи, а вот по формулам, приведенным выше,  она работает и для тупых углов тоже (это важно). Но так же важно знать, что это довольно много вычислений и что нет смысла для каждого шарика (которых тысячи) каждый раз делать все эти вычисления сначала длины сторон, потом углов, потом высоты треугольника - это дорого. Сначала мы определим, что находимся ли мы где-то в рядом с отрезком и если да, то вот тогда уже вычисляем расстояние до него. Причем важно учесть, что в случае тупого угла у основания треугольника, надо брать не расстояние h, а расстояние p2A. В общем, код выглядит так:

1. void checkCollision(const BorderLine& bl)
2. {
3. // rectangle around line
4. Point2f xyMin = bl.getXYMin();
5. xyMin = {xyMin.x - r, xyMin.y - r};
6. Point2f xyMax = bl.getXYMax();
7. xyMax = { xyMax.x + r, xyMax.y + r };
8. if (pos.x >= xyMin.x && pos.y >= xyMin.y && pos.x <= xyMax.x && pos.y <= xyMax.y)
9. {
10. Point2f a = pos;
11. // sides of triangle
12. float p1a = bl.p1.distanceTo(a);
13. float p2a = bl.p2.distanceTo(a);
14. float p1p2 = bl.p1.distanceTo(bl.p2);
15. // angles
16. float ang1 = acos((p1a * p1a + p1p2 * p1p2 - p2a * p2a) / (2 * p1a * p1p2));
17. float ang2 = acos((p2a * p2a + p1p2 * p1p2 - p1a * p1a) / (2 * p2a * p1p2));
18. // if both angles are sharp then calculate h (distanse from a to line)
19. if (ang1 <= k_PI / 2 && ang2 <= k_PI / 2)
20. {
21. float h = sin(ang1) * p1a;
22. if (h <= r)
23. {
24. // calculate contact point
25. float cath1 = cos(ang1) * p1a;
26. Point2f v = (bl.p2 - bl.p1).unitVector() * cath1;
27. Point2f contactPoint = bl.p1 + v;
28. opticCollPoint(contactPoint);
29. }
30. }
31. else if (p1a <= r)
32. {
33. opticCollPoint(bl.p1); // first line end
34. }
35. else if (p2a <= r)
36. {
37. opticCollPoint(bl.p2); // second line end
38. }
39. }
40. }

В строках 4-8 мы задаем прямоугольник, который охватывает нашу линию и проверяем, входит ли шарик в границы этого четырехугольника. Если да, то вычисляем стороны треугольника (строки 12-14) и углы у его основания (строки 16-17), причем основанием у нас является наш отрезок. Если оба угла острые, то вычисляем высоту треугольника (расстояние от центра шарика до отрезка) в строке 21. Если высота равна или меньше радиуса шарика - у нас коллизия! И тогда мы вычисляем точку контакта путем прибавления к одному из концов отрезка единичного вектора, умноженного на значение прилежащего катета (строки 25-27) и обрабатываем столкновение. Если же один из углов тупой, то смотрим, соприкасается ли шарик с одним из концов отрезка и если да, то обрабатываем столкновение (строки 31-37). Вот код этой функции:

1. void opticCollPoint(const Point2f contactPoint)
2. {
3. // direction to other contact point
4. Point2f toContPoint = contactPoint - pos;
5. // calculate dot product
6. float dotProd = f.dotProduct(toContPoint);
7. // if dot product is negative then force directed away
8. // from contact point and we do nothing
9. if (dotProd > 0)
10. {
11. // angle between normal and force (moving) vectors
12. float angle = f.angleTo(toContPoint);
13. // the angle of incidence is equal to the angle of reflection
14. f = Mat2x2f().rot(angle * 2) * f;
15. f = f * (-1.f);
16. }
17. }

Столкновение обрабатывается по "оптическому" принципу "угол падения равен углу отражения". На самом деле именно в эту оптическую формулу и вырождается тот же испульсный способ, если один из обьектов неповижен и имеет бесконечную (или на порядки большую) по сравнению со вторым обьектом массу.

Аналогичніе функции в для OpenCL:

1. Ball opticCollPoint(Ball b, float2 contactPoint)
2. {
3. float2 pos = (float2)(b.pos.x, b.pos.y);
4. // direction to other contact point
5. float2 toContPoint = contactPoint - pos;
6. // calculate dot product
7. float2 f = (float2)(b.f.x, b.f.y);
8. float dotProd = dot(f, toContPoint);
9. // if dot product is negative then force directed away
10. // from contact point and we do nothing
11. if (dotProd > 0)
12. {
13. // angle between normal and force (moving) vectors
14. float angle = getAngleTo(f, toContPoint);
15. // the angle of incidence is equal to the angle of reflection
16. f = rotVect(f, angle * 2);
17. f = f * (-1);
18. b.f.x = f.x;
19. b.f.y = f.y;
20. }
21. return b;
22. }
23.
24. Ball checkCollisionBL(Ball b, BorderLine bl)
25. {
26. // rectangle around line
27. Point2f xyMin = getBLXYMin(bl);
28. xyMin.x = xyMin.x - b.r;
29. xyMin.y = xyMin.y - b.r;
30. Point2f xyMax = getBLXYMax(bl);
31. xyMax.x = xyMax.x + b.r;
32. xyMax.y = xyMax.y + b.r;
33. if (b.pos.x >= xyMin.x && b.pos.y >= xyMin.y && b.pos.x <= xyMax.x && b.pos.y <= xyMax.y)
34. {
35. float2 a = (float2)(b.pos.x, b.pos.y);
36. // sides of triangle
37. float2 blp1 = (float2)(bl.p1.x, bl.p1.y);
38. float2 blp2 = (float2)(bl.p2.x, bl.p2.y);
39. float p1a = getDistanceBetween(blp1, a);
40. float p2a = getDistanceBetween(blp2, a);
41. float p1p2 = getDistanceBetween(blp1, blp2);
42. // angles
43. float ang1 = acos((p1a * p1a + p1p2 * p1p2 - p2a * p2a) / (2 * p1a * p1p2));
44. float ang2 = acos((p2a * p2a + p1p2 * p1p2 - p1a * p1a) / (2 * p2a * p1p2));
45. // if both angles are sharp then calculate h (distanse from a to line)
46. if (ang1 <= M_PI_2_F && ang2 <= M_PI_2_F)
47. {
48. float h = sin(ang1) * p1a;
49. if (h <= b.r)
50. {
51. // calculate contact point
52. float cath1 = cos(ang1) * p1a;
53. float2 v = (blp2 - blp1);
54. v = getUnitVector(v) * cath1;
55. float2 contactPoint = blp1 + v;
56. b = opticCollPoint(b, contactPoint);
57. }
58. }
59. else if (p1a <= b.r) // first line end
60. {
61. b = opticCollPoint(b, blp1);
62. }
63. else if (p2a <= b.r) // second line end
64. {
65. b = opticCollPoint(b, blp2);
66. }
67. }
68. return b;
69. }

Пример работы:

Весь код находится здесь.
