Использование SDL2 + memake + простой самописный 2D-коллайдер

 Решил посмотреть на самые простые способы отображения графических примитивов в Windows и нашел библиотеку memake. В использовании достаточно простая и удобная, но зависит от библиотеки SDL. В примере для Visual Studio (я использую VS 2019 и всем советую использовать эту или новее) сразу идут собранные бинари SDL, так что все работает "из коробки", но настроено там все только для дебажной x86 версии, так что я пытался настроить для остальных (Release x86, Debug x64, Release x64), но не преуспел (слишком много всяких параметров менять руками) и решил сделать все через cmake, попутно разбираясь, а что же там не работает. Получил вот такой CMakeLists.txt:

1. #
2. cmake_minimum_required (VERSION 3.8)
3.
4. project ("MemakePrj")
5.
6. # Add source to this project's executable.
7. add_executable (MemakePrj "main.cpp" "Memake/Memake.cpp" "Memake/Vector2d.cpp")
8.
9. # SDL2 headers
10. target_include_directories(MemakePrj PRIVATE "SDL2-2.0.14/include")
11.
12. # add SDL_MAIN_HANDLED definition to avoid
13. # "LNK2019 unresolved external symbol SDL_main referenced in function main_getcmdline"
14. add_definitions( -DSDL_MAIN_HANDLED )
15.
16. # SDL library folder
17. set(SDL2_lib_folder "${PROJECT_SOURCE_DIR}/SDL2-2.0.14/lib")
18.
19. message(${CMAKE_BUILD_TYPE})
20.
21. # check 32 or 64 bits
22. if(CMAKE_SIZEOF_VOID_P EQUAL 8)
23. # 64 bits
24. set(SDL2_lib_folder "${SDL2_lib_folder}/x64")
25. elseif(CMAKE_SIZEOF_VOID_P EQUAL 4)
26. # 32 bits
27. set(SDL2_lib_folder "${SDL2_lib_folder}/x86")
28. endif()
29.
30. # link SDL2 static lib
31. target_link_libraries(MemakePrj ${SDL2_lib_folder}/SDL2.lib)
32. target_link_libraries(MemakePrj ${SDL2_lib_folder}/SDL2main.lib)
33.
34. # copy dynamic lib to folder with executable file
35. file(COPY ${SDL2_lib_folder}/SDL2.dll DESTINATION ${PROJECT_BINARY_DIR})

Теперь по порядку. В строке 7 добавляю к main.cpp еще два cpp-файла из библиотеки memake (остальное там - заголовочные файлы) и вся библиотека будет таким образом включена в исполнимый файл. Можно было сделать отдельный CMakeLists.txt для папки memake, чтобы вся библиотека подтягивалась и собиралась отдельно, но мне было лень и теперь все у меня одним куском. В строке 10 добавляю заголовки для SDL, а в строке 14 добавляю специальный дефинишен SDL_MAIN_HANDLED, потому что без него будет ошибка компиляции "LNK2019 unresolved external symbol SDL_main ...". В строке 17 указываем папку с бинарями библиотеки SDL, а в строках 22-28 определяем, какую версию бинарных файлов SDL нам надо использовать x86 или x64. В строках 31 и 32 собственно подключаем эти библиотеки к проекту. В строке 35 очень интересный момент - копирование SDL2.dll в папку с исполняемым файлом. Оказывается, без этой dll оно все не будет работать и в солюшене для Visual Studio был просто добавлен путь в переменную PATH для проекта. Я не нашел как сделать что-то такое же для cmake, поэтому просто скопировал файл библиотеки в папку с exe-файлом (строка 35). На самом деле составлять CMakeLists.txt для проекта - это целое дело, сопоставимое с написанием кода, но это все же вспомогательная задача, от которой нужно только одно: чтобы все собиралось и работало. Так что я не упорствовал в поиске каких-то сильно красивых, изящных и правильных решений: работает, выглядит понятно - ну и хорошо.

То ли дело посмотреть как работает "коллижн менеджер" в оригинальном примере - а он работает очень просто и можно даже сказать примитивно, но справляется со своей задачей (демонстрация работы библиотеки):

1. void checkCollision(Ball& b)
2. {
3. float distX = x - b.x;
4. float distY = y - b.y;
5.
6. float distance = sqrt((distX * distX) + (distY * distY));
7. if (distance < r + b.r)
8. {
9. dx *= -1;
10. dy *= -1;
11. }
12. }

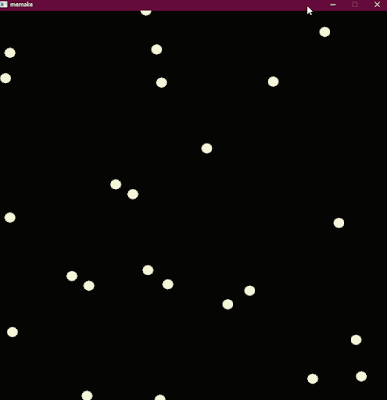

Если расстояниеот одного до другого шарика меньше, чем сумма радиусов обоих, то шарик отлетает в противоположную сторону (направления движения по обоим осям умножаются на -1). Простенько и со вкусом. В результате все шарики летают под углом, кратным 45 градусов:

Я решил заморочиться и все же учесть правило "угол падения равен углу отражения", для чего даже написал "библиотеку" операций для двумерного пространства. В результате вот такой получился код:

1. void checkCollision(Ball& b)
2. {
3. float dist = pos.distanceTo(b.pos);
4. if (dist < r + b.r)
5. {
6. // direction to other ball
7. Point2f toB = b.pos - pos;
8. // calculate dot product
9. float dotProd = f.dotProduct(toB);
10. // if dot product is negative then force directed away from B ball
11. // and we do nothing
12. if (dotProd > 0)
13. {
14. // angle between normal and force (moving) vectors
15. float angle = f.angleTo(toB);
16. // the angle of incidence is equal to the angle of reflection
17. f = Mat2x2f().rot(angle * 2) * f;
18. f = f * (-1.f);
19. }
20. }
21. }

Если вкратце, то мы тут тоже сначала измеряем расстояние от этого до другого шарика, а потом вычисляем вектор toB от центра этого до центра другого шарика, после чего в строке 9 вычисляем dot product вектора движения f на toB (что есть проекция f на toB) и в случае, если он больше нуля (то есть направлен на другой шарик), то происходит "отскок", а если меньше нуля, то значит наш шарик и так двигается прочь от другого шарика и делать ничего не надо. Отскок мы вычисляем следующим образом: вычисляем угол между вектором движения и вектором направления на центр другого шарика (строка 15), после чего доворачиваем (путем умножения на матрицу поворота) вокруг оси направления вектор движения на этот двойной угол и потом умножаем его на -1 и таким образом реализуем правило "угол падения равен углу отражения". Для большей наглядности вот картинка:

Вот тут вертикальная ось - это как раз вектор toB на центр другого шарика, а горизонтальная линия - это касательная к точке, где произошел контакт. Получилось вот так:

Уже гораздо более интересно! Но пришлось, конечно, вспомнить векторную и матричную математику.

Весь код здесь.
